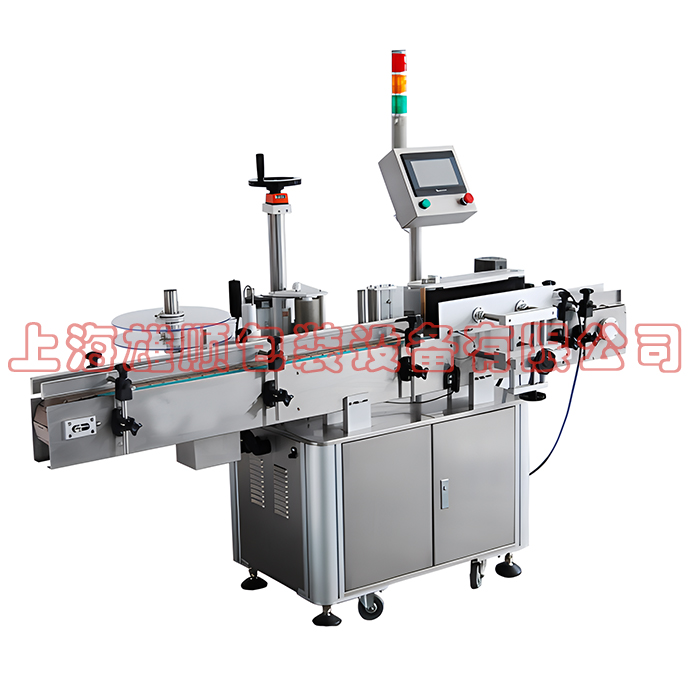

SC-103B高速圓瓶貼標機（圖片僅供參考）

1、概述

本方案能滿足客戶對生產線貼標生產中關於所有GMP 、安全、健康、環境的要求事項，主要完成產品的貼標打碼等功能。該設備采用德國西門子PLC控製、安川步進電機電機驅動、金剛砂驅動輥，具有高速度、高精度、高穩定性、耐用、使用靈活等優點，可以極大提高生產效率，節約成本。本公司生產的貼標機主要適用於日化、醫藥、農化、保健品、食品、化工、電器等行業各類生產線上產品的圓周（周標）貼標等，且可以選配噴碼機、印字機在貼標時同步打印生產日期、批號、有效期等信息。該機采用光電檢測，觸摸屏控製的（變頻速度），具有貼標準確、精度高的優點，同時具有無物不貼標，標頭出來長短無需移動檢標電眼觸摸屏控製調整，節約人工調整時間、自動檢測等功能。

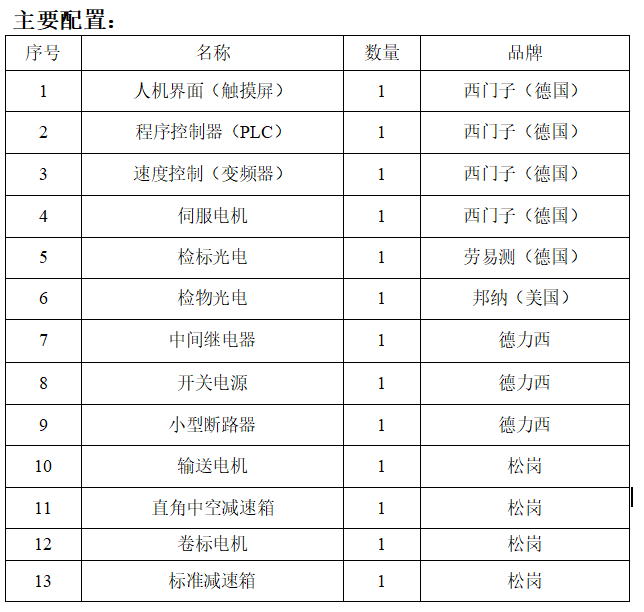

2、主要組成部分

1.1.送標器；

1.2.不鏽鋼機櫃；

1.3.中文觸控操作界麵；

1.4.電氣控製係統

3、技術參數

貼標速度 ： 50-260件/分（具體與被貼物和標簽尺寸有關）

貼標精度 ：±1mm（未計被貼物和標簽誤差）

出標速度  ：3～35米/分鍾

輸送帶速度：5～25米/分鍾

主機方向  ：左→右或右→左

被貼物的大小：根據客戶要求

外形尺寸  ： 約L2000×W1100×H1770 ( mm)

適用標簽 ： 不幹膠單排卷裝透明/不透明標簽，半透明格拉辛底  紙；標簽卷內徑φ76.2mm、最大標簽卷外徑φ340mm；標簽底紙寬度16 mm～200mm

重   量   ： 約200kg

電   源   ： AC220V±5%  50/60Hz

氣   源   ： 0.4～0.7Mpa

使用環境相對溫度： 0～50℃

使用相對濕度    ： 15～90%

4、功能特點

整個電控係統由PLC控製，中文觸控操作界麵，非常方便、直觀。

輸送帶、分瓶器、卷標機構采用單獨可調節電機驅動。貼標頭可多方向調節，方便操作。

貼標位置和擋杆可根據被貼物的尺寸調節，適應多種產品用同一台機器貼標。

采用對射電眼的方式，能確保穩定的檢測出物體，而不受表麵的顏色、反光高低不平等因素的影響，從而保證貼標的穩定，不出錯。

所有配件包括機櫃、輸送帶、擋杆甚至小螺絲全部采用不鏽鋼或鋁型材材料製作，不生鏽，無汙染之擾，確保符合環境要求。

所有係統控製元器件全部經過嚴格入廠考核試驗，確保各項功能穩定、可靠。

本機的工作狀態及故障，都有提醒警示功能，使操作、維修更為方便。

係統具有參數手動和自動設置功能，自動設置功能能自動設置預出標長度，能自動把預出標長度設置到最佳，不需要人工多次設置，節約調試時間。
