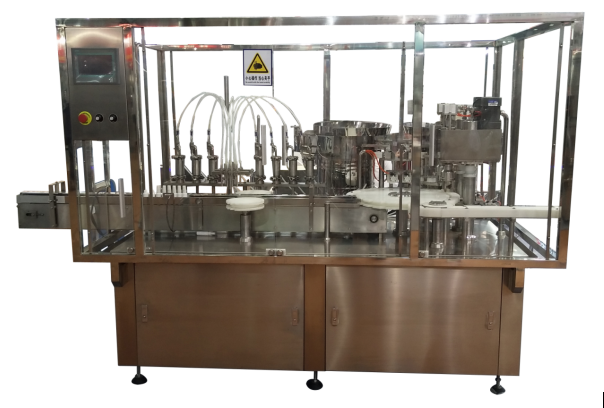

1、XS-GPWJ高速噴霧劑灌裝旋蓋機

噴霧劑灌裝旋蓋機：主要適用於製藥及化妝品行業圓型塑料瓶及玻璃瓶的上蓋旋蓋作業。該設備采用氣缸加蓋方式，模具夾緊定位，具有更換規格簡單方便特點，該機傳動采用機械傳動，傳動準確、平穩，具有損耗低，工作平穩，產量穩定等優點，觸摸屏、PLC智能控製，操作簡單，人機對話方便；可與前端分裝機聯線作業,特別適用於批量生產。本機工作台麵以不鏽鋼材料防護，整機符合GMP要求。

設備運行原理：理瓶-噴霧劑灌裝旋蓋機：

1、通過理瓶機整理好瓶子送到平板輸送帶上。

2、輸送帶運行瓶子到設定位置進行灌裝。

3、灌裝完成又通過輸送帶運行瓶子到轉盤模具裏麵。

4運行到設定位置，光纖檢查到瓶子，氣缸工作把瓶子加到瓶子上（沒有瓶子不會加蓋）。

5、瓶子走到下一工位進行旋蓋。

6、通過輸送帶把成品輸送到下一工序。（本設備具有無瓶不加蓋，旋蓋鬆緊度可調，產量計數功能。）

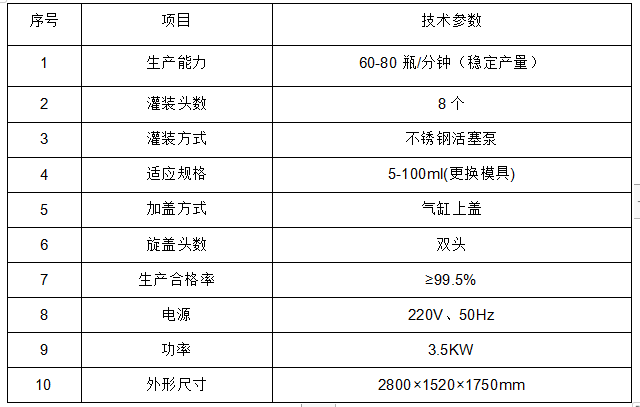

灌裝機主要技術參數

序號 項目 技術參數

1 生產能力 60-80瓶/分鍾（穩定產量）

2 灌裝頭數 8個

3 灌裝方式 不鏽鋼活塞泵

4 適應規格 5-100ml(更換模具)

5 加蓋方式 氣缸上蓋

6 旋蓋頭數 雙頭

7 生產合格率 ≥99.5%

8 電源 220V、50Hz

9 功率 3.5KW

10 外形尺寸 2800×1520×1750mm

性能綜述：1.機架結構:采用整體鋼質框架（以前采用焊接成型機架，容易變形），螺母定位。特點：防止硬力變形。表麵塗層烤漆防生鏽。

機械部件情況

我們在材料運用，加工精度，熱處理要求和加工件質量檢驗是至關重要。我們不惜工本加工穩定的精益求精，均采用高精度進口加工中心加工成型，材料選擇優中求優，在質量把關上，嚴上加嚴，確保機器長期使用的穩定的高產量。

設備機架：碳鋼底板用1.2mm SUS304鋼板擇包，台麵由1.2mm不鏽鋼亞光麵板，立柱SS304不鏽鋼板

配管可動部矽橡膠軟管

所有管路為自動氬弧焊焊接並所有內外表麵機械拋光或電拋光

所有與介質接觸的管道為316L材質

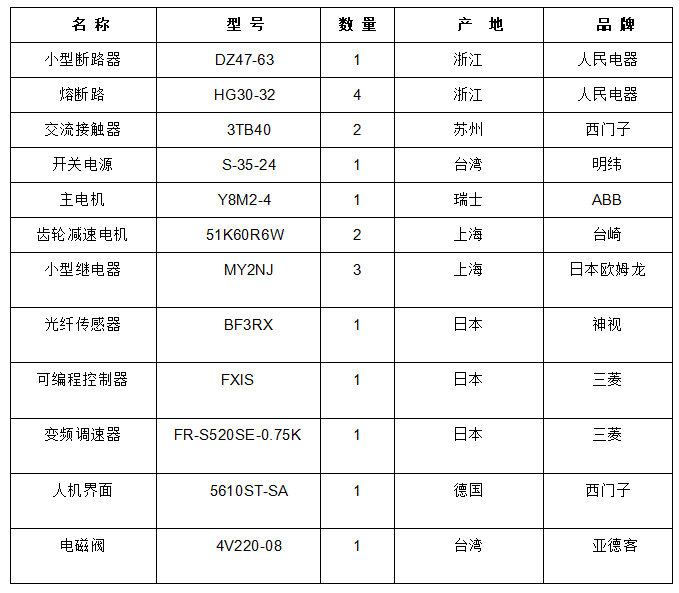

主要電器配置：

名 稱 型 號 數 量 產  地 品 牌

小型斷路器 DZ47-63 1 浙江 人民電器

熔斷路 HG30-32 4 浙江 人民電器

交流接觸器 3TB40 2 蘇州 西門子

開關電源 S-35-24 1 台灣 明緯

主電機 Y8M2-4 1 瑞士 ABB

齒輪減速電機 51K60R6W 2 上海 台崎

小型繼電器 MY2NJ 3 上海 日本歐姆龍

光纖傳感器 BF3RX 1 日本 神視

可編程控製器 FXIS 1 日本 三菱

變頻調速器 FR-S520SE-0.75K 1 日本 三菱

人機界麵 5610ST-SA 1 德國 西門子

電磁閥 4V220-08 1 台灣 亞德客
